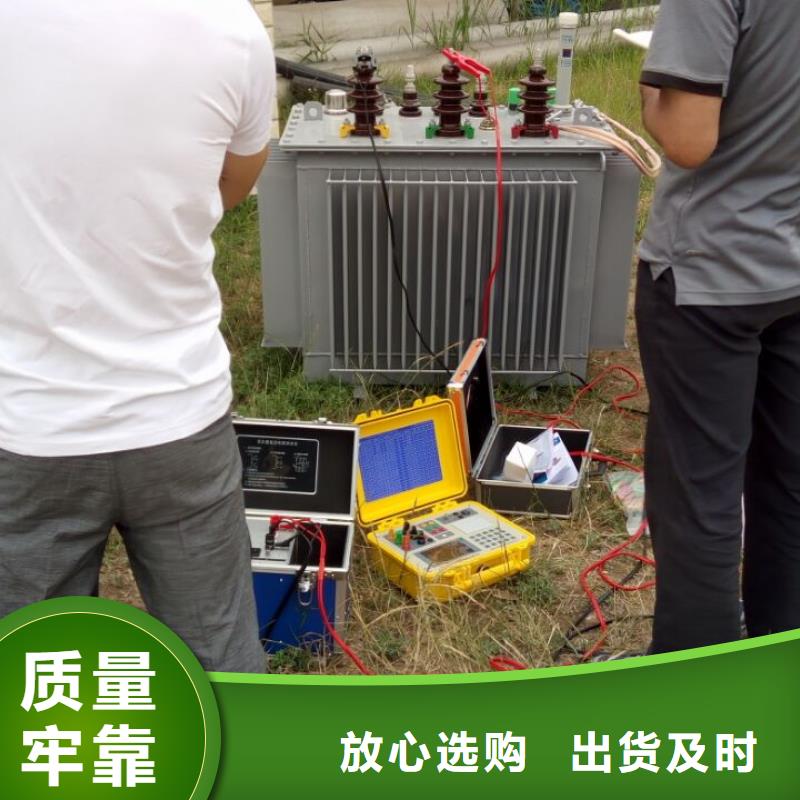

安徽黄山变压器容量特性测试仪图 七 容量实验可以在液晶屏上直接触摸相应图片部分，也可以按动外部键盘对应的数字进入到相应的子菜单。4.3.1 容量测试正确设置了容量参数后，再进行容量的测试功能。试验步：按照提示的接线图接线，对于250KVA以上的变压器，要使用相应规格的短路线。图八 容量测试接线试验第二步:接好试验线后，对测试方式进行选择，测试仪默认为对变压器施加信号的单一容量法测试，如需进行直阻数据的综合测试，测试方式的选择可以用触摸功能在彩色液晶上修改，也可以使用外部按键“F3”进行修改；接线及测试方式检查无误既可试验，使用触摸功能可以在彩色液晶上的‘开始测试’按钮区域直接点击，使用外部按键时按‘确认’按键，‘开始测试’按钮转换成‘测试中..’按钮，同时仪器发出滴滴的声响提示正在进行测试，测试完毕自动结束。如果确认数据稳定也可以人工结束，同样使用触摸功能可以在彩色液晶上的‘测试中’按钮区域直接点击，使用外部按键时按‘确认’按键，结束测试，测试仪自动给出测试的结果。如果采集数据出现问题，测试仪提示"采集失败，请检查接线！"。试验第三步:测试完毕出现容量测试判别结果，包括：当前测试条件下实测的短路损耗（负载损耗）数值、判定的变压器参数下国标规定的短路损耗数值、校正到额定试验条件下的短路损耗数值、校正后的短路损耗数值与国标参数下短路损耗值的百分数误差。当前条件下实测阻抗电压数值、判定的国标阻抗电压数值、判定容量、实测容量、变压器的实测阻抗；如果在判定容量显示为“No type”说明实测容量值在两相临容量之间，无法归档；如果显示屏提示“负载损耗异常，请用有源负载测试”，则返回主菜单，使用“有源负载”项目进行测试以效验容量测试的结果。试验结果参见图九；图九 容量测试结果试验第四步：测试结果的保存和打印。如使用触摸功能可以在彩色液晶上的‘F1 保存’按钮区域直接点击，使用外部按键时按‘F1’按键，测试仪即可把测试的结果进行保存。在‘结果查询’子菜单可以查询到保存的记录。
